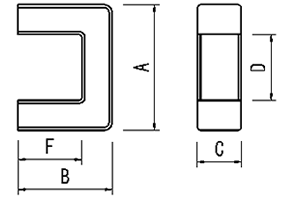

UU型功率磁芯尺寸規格
|
磁芯型號
Type |
Dimensions(mm) 尺 寸 |
| A |
B |
C |
D min |
F |
| UU10.5/16/5 |
10.50±0.30 |
7.90±0.30 |
5.20±0.30 |
5.2 |
5.30±0.30 |
| UU93/152/30 |
93.00±1.80 |
76.00±1.50 |
30.00±1.00 |
34.6 |
48.00±0.90 |
| UU101/114/25 |
101.20±3.00 |
57.00±1.25 |
25.40±1.00 |
49.5 |
31.95±0.90 |
UU型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有 效 參 數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重量
(g/PRS) |
功耗
(W/PRS,max) |
約設計功率(W)
1KHz/0.25v |
|
| UU10.5/16/5 |
TP4 |
880 |
3.14 |
39.9 |
12.7 |
506.73 |
2.8 |
0.32 |
8 |
| UU93/152/30 |
TP4 |
6400 |
0.41 |
351 |
860.0 |
301860 |
1450.0 |
170.00 |
4300 |
| UU101/114/25 |
TP4 |
5510 |
0.49 |
309 |
637.0 |
196833 |
945.0 |
110.00 |
2850 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
