特點：雜散電容小、紋波系數低、漏磁少、電感高。
用途：彩電、顯示器、計算機、可視電話、對講等。
|
 |

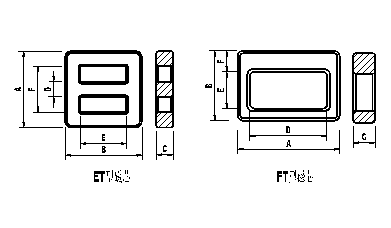

ET、FT型高導磁芯尺寸規格
磁芯型號
Type |
尺 寸 Dimensions(mm) |
| A |
B |
C |
D |
Emin |
Fmin |
| ET20 |
20.20±0.40 |
20.20±0.40 |
4.40±0.30 |
4.00±0.30 |
15.7 |
15.7 |
| ET24 |
24.80±0.50 |
24.80±0.50 |
4.10±0.30 |
4.10±0.30 |
19.0 |
19.0 |
| ET28 |
28.70±0.50 |
28.70±0.50 |
5.00±0.30 |
5.00±0.30 |
22.0 |
22 |
| ET35 |
35.30±0.70 |
35.30±0.70 |
7.50±0.30 |
7.50±0.30 |
26.5 |
26.5 |
| FT20 |
20.60±0.50 |
14.10±0.40 |
4.40±0.30 |
15.50min |
7.0 |
4.10±0.30 |
ET、FT型高導磁芯電氣特性及有效參數
磁芯型號
Type |
有 效 參 數 Effective parameters |
AL(nH/N2)±25% |
重量
(g) |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
TH7 |
TH10 |
TH12 |
TH15 |
| ET20 |
2.96 |
52.1 |
17.6 |
917 |
3200 |
4300 |
5000 |
6100 |
4.3 |
| ET24 |
3.45 |
60.3 |
17.5 |
1050 |
2700 |
3600 |
4200 |
5000 |
5.4 |
| ET28 |
2.70 |
70.0 |
25.9 |
1820 |
3600 |
4700 |
5500 |
6300 |
9.8 |
| ET35 |
1.46 |
85.2 |
58.3 |
1970 |
6300 |
8400 |
10800 |
12900 |
25.8 |
| FT20 |
4.43 |
53.1 |
12.0 |
639 |
2100 |
2800 |
3300 |
4000 |
3.8 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
|
