磁芯特點：體積小、感抗高、繞線方便、磁屏蔽及散熱效果均衡。
用途：載波濾波器、高靈敏度感應器、高效率傳感器、電源轉換變壓器等。
|
 |

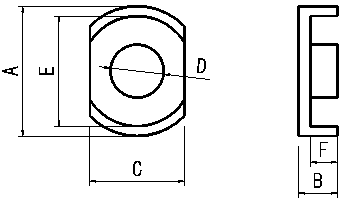

POT型功率磁芯尺寸規格
磁芯型號
Type |
Dimensions(mm)尺寸 |
| A |
B |
C |
D max |
E min |
F |
| POT18/10 |
18.00±0.50 |
5.10±0.30 |
11.50±0.30 |
7.20±0.25 |
14.9 |
3.50±0.30 |
| POT30/19 |
30.50±0.50 |
9.50±0.30 |
20.30±0.30 |
13.20±0.30 |
24.2 |
6.50±0.30 |
| POT30/24 |
30.50±0.50 |
12.00±0.30 |
20.30±0.30 |
13.20±0.30 |
24.2 |
9.30±0.30 |
| POT33/19 |
33.20±0.50 |
9.60±0.40 |
23.70±0.30 |
13.50±0.30 |
26.2 |
6.70±0.30 |
| POT33/24 |
33.20±0.50 |
12.10±0.30 |
23.85±0.50 |
13.50±0.40 |
26.4 |
9.25±0.30 |
| POT40/20 |
40.00±0.70 |
10.30±0.30 |
28.30±0.50 |
16.00±0.30 |
32.7 |
6.60±0.30 |
| POT40/27 |
40.00±0.70 |
13.50±0.30 |
28.30±0.50 |
16.00±0.30 |
32.7 |
9.90±0.30 |
POT型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有效參數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重 量
(g/PRS) |
功耗
(W/PRS,max) |
約設計功率（W）
1KHz/0.25v |
|
| POT18/10 |
TP4 |
4000 |
0.61 |
24.9 |
40.7 |
1013 |
5.6 |
0.64 |
18 |
| POT30/19 |
TP4 |
5300 |
0.44 |
53.4 |
120.7 |
6443 |
34.0 |
3.91 |
100 |
| POT30/24 |
TP4 |
4000 |
0.53 |
63.8 |
119.5 |
7619 |
36.5 |
4.20 |
110 |
| POT33/19 |
TP4 |
6400 |
0.39 |
55.1 |
141.8 |
7813 |
40.1 |
4.61 |
120 |
| POT33/24 |
TP4 |
5400 |
0.39 |
61.0 |
157.3 |
9595 |
48.0 |
5.52 |
145 |
| POT40/20 |
TP4 |
7000 |
0.26 |
55.7 |
217.3 |
12104 |
61.0 |
7.02 |
180 |
| POT40/27 |
TP4 |
6000 |
0.39 |
77.7 |
198.4 |
15416 |
85.1 |
9.79 |
160 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
