特點：損耗小，溫升低，抗干擾性能好，形狀合理，功率范圍大（50W-1000W），能有效減少安裝體積，備有多個引腳，繞制接線方便。組裝成本低，易滿足安規要求，但標準化較南。
用途：主功率變壓器、驅動變壓器、平滑扼流圈、輔助功率變壓器。主要應用于網絡、通訊、電源、電器設備、醫療等領域。 |
 |

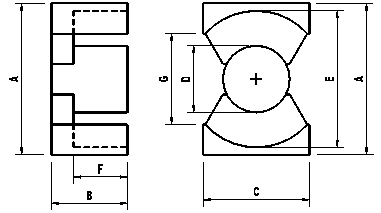

PQ型功率磁芯尺寸規格
磁芯型號
Type |
尺 寸 Dimensions(mm) |
| A |
B |
C |
D |
E min |
F |
G min |
| PQ20/16 |
20.50±0.50 |
8.10±0.30 |
14.00±0.40 |
8.80±0.30 |
17.4 |
5.20±0.30 |
12.0 |
| PQ20/20 |
20.50±0.40 |
10.20±0.30 |
14.00±0.40 |
8.80±0.30 |
17.6 |
7.15±0.30 |
12.0 |
| PQ26/20 |
26.50±0.60 |
10.10±0.30 |
19.00±0.45 |
12.00±0.30 |
22.0 |
5.80±0.30 |
15.5 |
| PQ27/20 |
27.80±0.45 |
10.10±0.30 |
19.00±0.50 |
12.00±0.30 |
23.2 |
6.00±0.30 |
17.2 |
| PQ26/25 |
26.50±0.50 |
12.50±0.30 |
19.00±0.50 |
12.00±0.30 |
22 |
8.05±0.30 |
15.5 |
| PQ32/20 |
32.60±0.60 |
10.40±0.40 |
22.00±0.50 |
13.45±0.30 |
27 |
5.80±0.30 |
19.0 |
| PQ32/25 |
32.00±0.60 |
12.55±0.40 |
22.00±0.50 |
13.45±0.30 |
27 |
8.20±0.30 |
19.0 |
| PQ32/30 |
32.60±0.60 |
15.30±0.40 |
22.00±0.50 |
13.60±0.40 |
27.0 |
10.60±0.40 |
19.0 |
| PQ35/09 |
35.10±0.70 |
4.70±0.30 |
26.00±0.50 |
14.30±0.30 |
31.4 |
2.60±0.30 |
23.5 |
| PQ35/27 |
35.10±0.70 |
13.50±0.30 |
26.00±0.50 |
14.30±0.30 |
31.4 |
8.90±0.40 |
23.5 |
| PQ35/35 |
35.20±0.70 |
17.50±0.40 |
26.00±0.60 |
14.30±0.30 |
31.4 |
12.50±0.40 |
23.5 |
| PQ40/40 |
40.50±0.90 |
20.00±0.40 |
28.00±0.60 |
14.80±0.30 |
36 |
14.75±0.40 |
27.5 |
| PQ50/50 |
50.00±1.20 |
25.00±0.40 |
32.00±0.70 |
19.90±0.40 |
43 |
18.10±0.40 |
31.5 |
PQ型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有效參數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重量
(g) |
功耗
Pc(W/PRS,max) |
約設計功率（W）
1KHz/0.25v |
|
| PQ20/16 |
TP4 |
3350 |
0.60 |
37.4 |
62.0 |
2319 |
13.0 |
1.50 |
40 |
| PQ20/20 |
TP4 |
2900 |
0.73 |
45.4 |
62.0 |
2815 |
15.0 |
1.73 |
45 |
| PQ26/20 |
TP4 |
4800 |
0.39 |
46.3 |
119.0 |
5510 |
31.0 |
3.57 |
95 |
| PQ27/20 |
TP4 |
4500 |
0.42 |
51.2 |
123.0 |
6298 |
31.5 |
3.62 |
95 |
| PQ26/25 |
TP4 |
4600 |
0.47 |
55.5 |
118.0 |
6549 |
36.0 |
4.14 |
110 |
| PQ32/20 |
TP4 |
6400 |
0.33 |
55.5 |
170.0 |
9435 |
42.0 |
4.83 |
125 |
| PQ32/25 |
TP4 |
5400 |
0.39 |
63.9 |
162.2 |
10365 |
48.0 |
5.52 |
145 |
| PQ32/30 |
TP4 |
4550 |
0.46 |
74.6 |
161.0 |
12011 |
55.0 |
6.33 |
165 |
| PQ35/09 |
TP4 |
6500 |
0.12 |
24.2 |
196.0 |
4743 |
22.7 |
2.61 |
70 |
| PQ35/27 |
TP4 |
5000 |
0.34 |
67.0 |
196.0 |
13132 |
63.0 |
7.25 |
190 |
| PQ35/35 |
TP4 |
4300 |
0.45 |
87.9 |
196.0 |
17228 |
73.0 |
8.40 |
220 |
| PQ40/40 |
TP4 |
4100 |
0.51 |
102.0 |
201.0 |
20502 |
95.0 |
10.93 |
290 |
| PQ50/50 |
TP4 |
6420 |
0.34 |
113.0 |
328.0 |
37064 |
195.0 |
22.43 |
600 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
