RM磁芯特點：磁屏蔽效果好，抗干擾能力強，漏磁小，分布電容低，骨架備有多路引腳，可設計多路輸出變 壓器，可高密度安裝。但散熱較差，安規成本較高。
用途：輔助功率變壓器、驅動變壓器、寬帶變壓器、載波濾波器、高穩定性濾波器。主要應用于載波通訊、網絡、數字、電視、電子儀器等領域。 |
 |

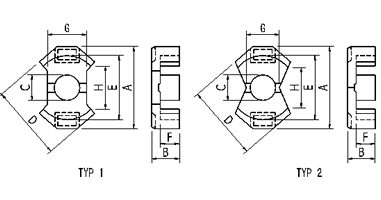

RM型功率磁芯尺寸規格
磁芯型號
Type |
圖
Type |
Dimensions(mm)
尺 寸 |
| A |
B |
C |
D |
E
min |
F |
G |
Hmin |
| RM4 |
TYP1 |
11.10±0.30 |
5.20±0.20 |
3.80±0.20 |
9.60±0.30 |
7.90 |
3.60±0.25 |
4.50±0.20 |
5.80 |
| RM5 |
TYP1 |
14.60±0.50 |
5.30±0.30 |
4.80±0.25 |
12.10±0.30 |
10.20 |
3.30±0.30 |
6.60±0.25 |
6.00 |
| RM6 |
TYP2 |
17.70±0.50 |
6.35±0.30 |
6.20±0.30 |
14.30±0.40 |
12.20 |
4.30±0.35 |
8.00±0.25 |
8.40 |
| RM8 |
TYP1 |
22.80±0.50 |
8.20±0.30 |
8.40±0.30 |
19.40±0.40 |
17.00 |
5.60±0.30 |
10.80±0.30 |
9.50 |
| RM10 |
TYP1 |
27.90±0.85 |
9.40±0.40 |
10.70±0.30 |
24.15±0.55 |
21.15 |
6.50±0.40 |
13.25±0.30 |
10.90 |
| RM12 |
TYP1 |
36.70±0.90 |
11.80±0.40 |
12.60±0.30 |
29.20±0.70 |
25.00 |
8.65±0.40 |
16.00±0.30 |
13.00 |
| RM14 |
TYP1 |
41.60±0.90 |
14.40±0.40 |
14.70±0.30 |
34.20±0.70 |
28.80 |
10.50±0.40 |
18.70±0.30 |
17.00 |
RM型功率磁電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有 效 參 數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重量
(g) |
功耗
(W/PRS,max) |
約設計功率(W)
1KHz/0.25v |
|
| RM4 |
TP4 |
680 min |
1.63 |
22.5 |
13.8 |
311 |
1.9 |
0.22 |
6 |
| RM5 |
TP4 |
1250 min |
0.97 |
23.2 |
23.8 |
552 |
3.3 |
0.38 |
10 |
| RM6 |
TP4 |
2300 |
0.79 |
29.2 |
37.0 |
1080 |
5.5 |
0.63 |
18 |
| RM8 |
TP4 |
3300 |
0.60 |
38.4 |
64.0 |
2457 |
12.2 |
1.40 |
36 |
| RM10 |
TP4 |
4200 |
0.46 |
44.6 |
97.6 |
4353 |
23.1 |
2.66 |
70 |
| RM12 |
TP4 |
4200 min |
0.40 |
56.6 |
140.0 |
7924 |
44.0 |
5.06 |
130 |
| RM14 |
TP4 |
3500 min |
0.39 |
70.0 |
178.0 |
12460 |
74.0 |
8.51 |
210 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
