特點：結構合理，制作工藝簡單，窗口較大，散熱條件好，漏磁小
用途：音頻變壓器，電源濾波器、EMI濾波器、小型脈沖變壓器等領域。
|
 |

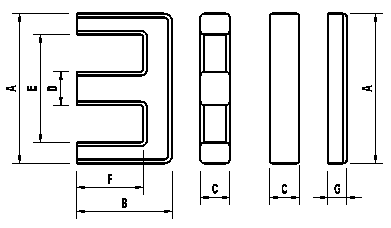

EI型高導磁芯尺寸規格
磁芯型號
Type |
Dimensions(mm)尺寸 |
| A |
B |
C |
D |
Emin |
F |
G |
| EI16/14 |
16.00 ± 0.30 |
12.60±0.30 |
4.80±0.30 |
4.00±0.30 |
11.80 |
10.80±0.30 |
2.00±0.30 |
| EI19/16 |
19.20±0.40 |
13.60±0.30 |
4.90±0.30 |
4.55±0.30 |
13.70 |
11.20±0.30 |
2.40±0.30 |
| EI22/19 |
22.00 ± 0.50 |
15.20±0.40 |
5.75±0.30 |
5.75±0.30 |
15.60 |
11.00±0.30 |
4.20±0.30 |
| EI25/19 |
25.20 ± 0.50 |
16.30±0.50 |
6.60±0.30 |
6.50±0.30 |
18.30 |
13.30±0.40 |
2.80±0.30 |
EI型高導磁芯電氣特性及有效參數
磁芯型號
Type |
有 效 參 數 Effective parameters |
AL(nH/N2)±25% |
重量
(g) |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
TH7 |
TH10 |
TH12 |
TH15 |
|
| EI16/14 |
1.91 |
35.9 |
18.8 |
675 |
2400 |
3450 |
4100 |
5200 |
3.4 |
| EI19/16 |
1.56 |
39.0 |
25.0 |
975 |
2700 |
4000 |
_ |
_ |
4.6 |
| EI22/19 |
1.15 |
42.5 |
37.0 |
1572 |
4300 |
5950 |
6700 |
8000 |
8.4 |
| EI25/19 |
1.20 |
48.0 |
40.0 |
1920 |
4300 |
5750 |
6700 |
8000 |
10.0 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
|
