特點：磁屏蔽效果好，抗干擾能力強，感量系數高，漏磁小，骨架備有多路引腳，可設計多路輸出變 壓器，可高密度安裝。但散熱較差，安規成本較高。
用途：主要應用于載波通訊、網絡、數字、計算機等領域。
|
 |

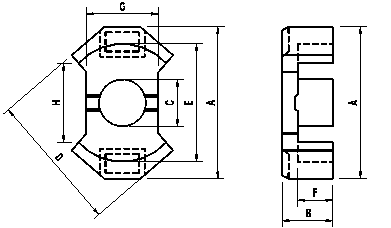

RM型高導磁芯尺寸規格
磁芯型號
Type |
Dimensions(mm) 尺 寸 |
| A |
B |
C |
D |
E min |
F |
G |
Hmin |
| RM4 |
11.20±0.40 |
5.20±0.30 |
3.80±0.30 |
9.60±0.30 |
7.9 |
3.70±0.30 |
4.50±0.30 |
5.8 |
| RM5 |
14.60±0.40 |
5.30±0.30 |
4.80±0.30 |
12.10±0.30 |
10.2 |
3.50±0.30 |
6.60±0.25 |
6.0 |
| RM6 |
17.60±0.40 |
6.30±0.30 |
6.30±0.30 |
14.40±0.30 |
12.4 |
4.40±0.30 |
8.00±0.25 |
8.4 |
| RM8 |
22.75±0.50 |
8.20±0.30 |
8.40±0.30 |
19.35±0.40 |
17 |
5.60±0.30 |
10.80±0.30 |
9.8 |
| RM10 |
27.90±0.85 |
9.40±0.40 |
10.70±0.30 |
24.15±0.55 |
21.2 |
6.50±0.30 |
13.25±0.45 |
11.3 |
RM型功率磁芯電氣特性及有效參數
磁芯型號
Type |
有 效 參 數 Effective parameters |
AL(nH/N2)±25% |
重量
(g) |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
TH7 |
TH10 |
TH12 |
| RM4 |
1.62 |
22.7 |
14.0 |
318 |
≥3000 |
≥4000 |
≥5000 |
1.9 |
| RM5 |
0.94 |
22.4 |
23.7 |
530 |
≥6000 |
≥7000 |
≥8000 |
3 |
| RM6 |
0.78 |
28.6 |
36.6 |
1050 |
≥7000 |
≥8000 |
≥9500 |
5.3 |
| RM8 |
0.59 |
38.0 |
64.0 |
2430 |
≥10000 |
≥12000 |
≥13500 |
12 |
| RM10 |
0.45 |
44.0 |
98.0 |
4310 |
≥14000 |
≥17000 |
≥19000 |
22 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
|
